技術參數

       產品型號：BWCZQX/F-6/10
       公稱通徑：DN50~600(mm)
       公稱壓力：1.0-2.5MPa
       適用溫度：≤200℃
       適用介質：礦漿、紙漿、纖維性介
       閥體材質：1Cr18Ni9Ti/CF8M/CF8/ CF3M/Cf3 /WCB
       連接標準：GB/T9113.1-2000、HG20592-1997

[基本信息]

       穿透式插板閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。驅動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。穿透式插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通道做完全脫離和相吻合的動作。

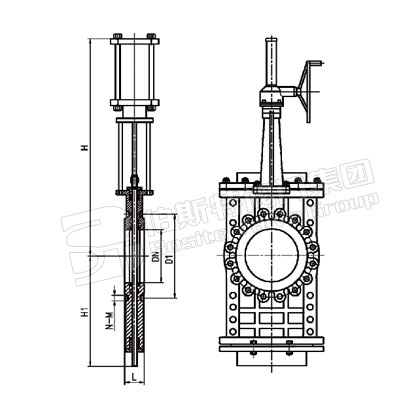

[閥門結構圖]

[標準參數]

[閥門特點]

       穿透式插板閥的優點在于閥體通道無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式插板閥具有精密構造，工藝性好，結構緊湊，在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

[適應工況]
       適用介質：適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工等管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口等介質。
